超薄电视中的声学黑科技

今年拉斯维加的CES电子展上，SONY公司推出了一款超薄OLED电视A1E系列，惊艳全场。网上的宣传和诸多报道用很大的篇幅强调了这款产品的黑科技 “Acoustic Surface-平面声场技术”

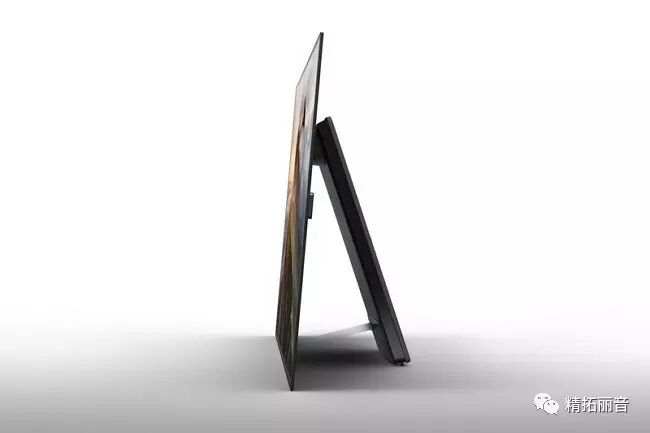

不依赖音响发声单元，靠屏幕自己发声，支架中内嵌低音扬声器模块。

作者在网上做了检索，关于SONY的这款超薄OLED电视中的声学方案似乎没有过多的说明；让人反而愈加好奇，SONY大法究竟如何解决超薄显示屏的发声问题。

由于学识有限，试将本人了解到的几款超薄电视声学方案列举如下，供大家研讨：

1.  NXT-SOUNDVu平板扬声器技术

   其典型结构包含一个压电（可以是压电陶瓷或者压电PVDF薄膜）激励器

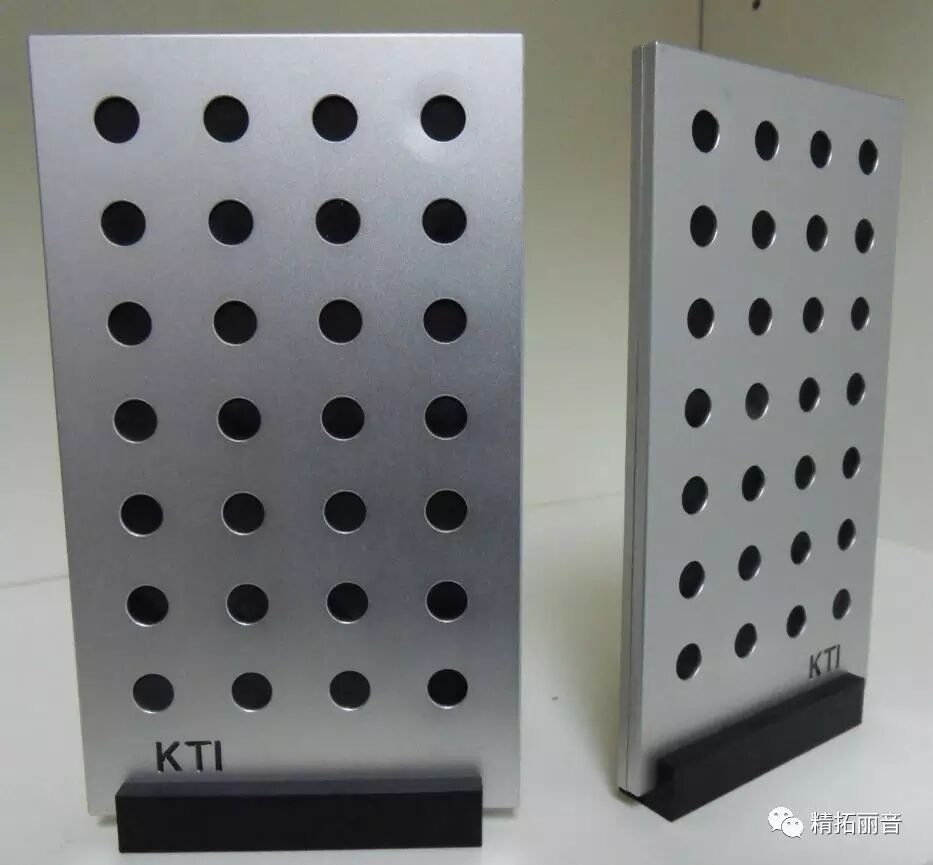

   与传统电视扬声器相比，要薄很多

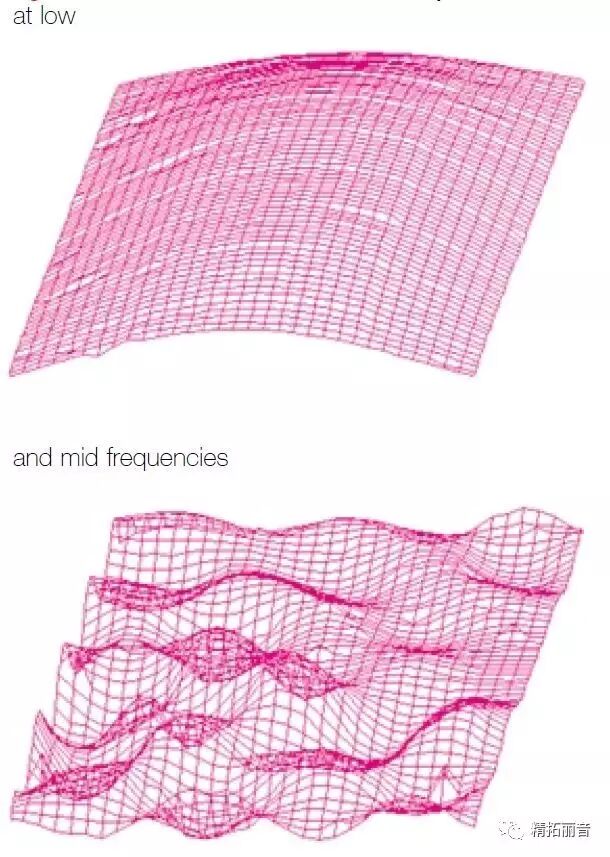

   通过激发平板（屏幕）的不同振动模态（图示分别对应低频和高频下的振动模态），推动屏幕表面的空气；

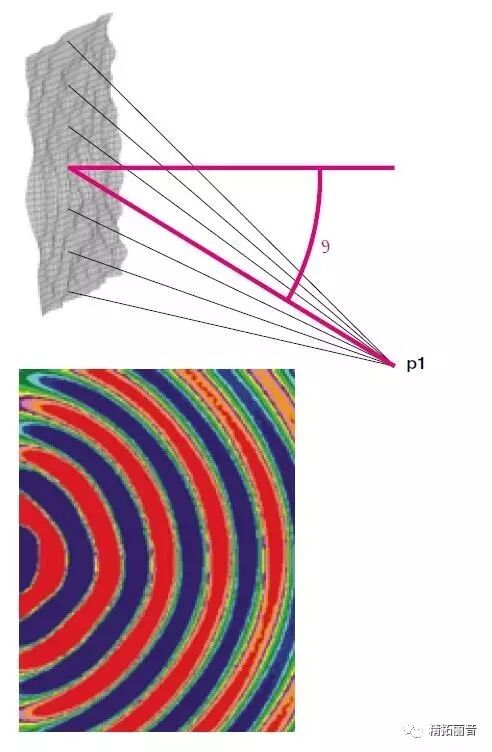

   辐射到听众附近的空间，并形成声场叠加，产生有效的信号声压（图示以6kHz信号为例）

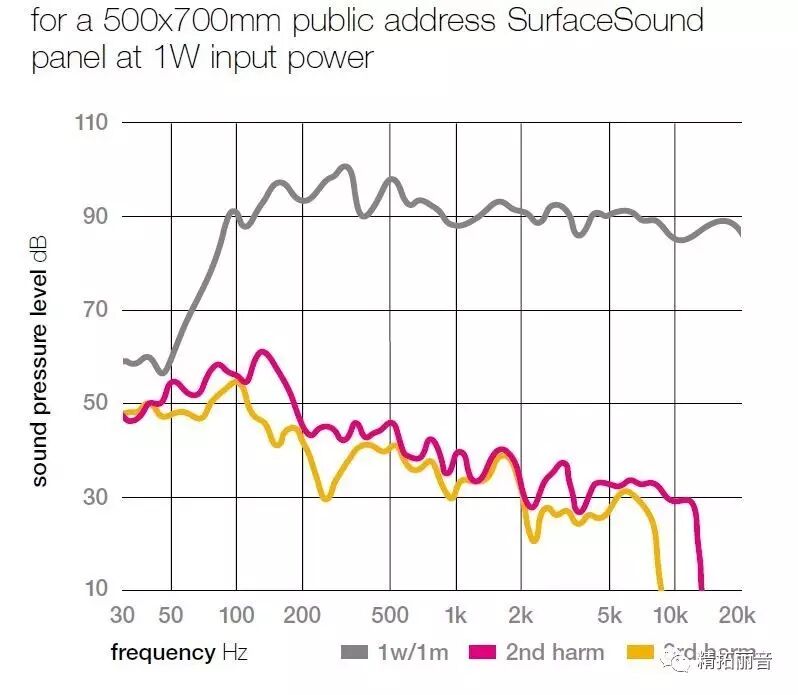

   NXT官方技术报告中展示的一款50cm*70cm显示屏，在1W功率1m处的SPL频率和失真响应如下图


   指标看起来还是相当不错的。

2. 压电薄膜扬声器-京瓷

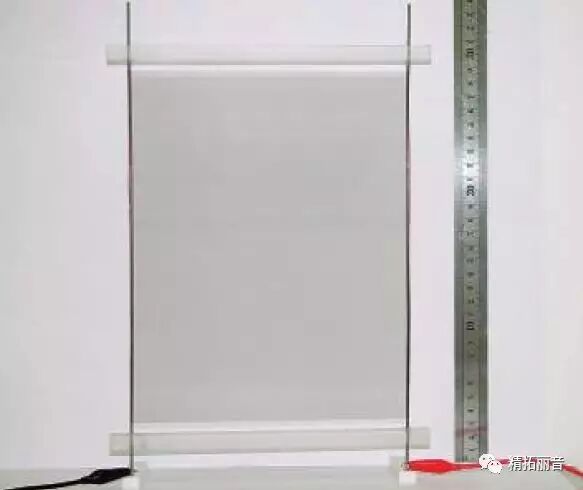

   2013年9月，LG电子在其55英寸曲面屏有机EL电视机中采用了日本京瓷公司出品的压电薄膜扬声器-参考如下图


3. 微型阵列扬声器技术

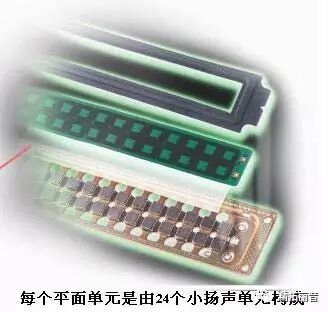

   使用多颗微型扬声器（现有技术已经可以做到2mm左右）组合，有点类似与当前照明中的LED点阵技术；虽然每一颗能够发出的声音不够强，但是累计起来还是够震撼的。



   也有使用多组线圈同一振膜的方案





4. 其他可能的概念技术

   纸喇叭-台湾工研院




   CNT-碳纳米管扬声器-北京清华大学


   伴随OLED类薄型显示屏的推出，超薄、无边框、透明屏将会成为未来TV类的标准配置。在SONY推出这款黑科技电视之前，大多数公司会采用外置SOUNDBAR方案来克服薄型扬声器这块短板。然而，如本文的剖析，其实薄型化扬声器解决方案已有许多种，有些离应用并不远；只要加以优化，大胆尝试，细心设计，严谨验证；应用上述方案的产品将很快的出现在大众的家中，而不是仅仅在展会中了。

   关于CES电子展中其他的声学黑科技；我们将持续关注并介绍给大家；大家如果对这类技术感兴趣，可以关注我们的微信公众号“精拓丽音”；并可以查看往期文章。
